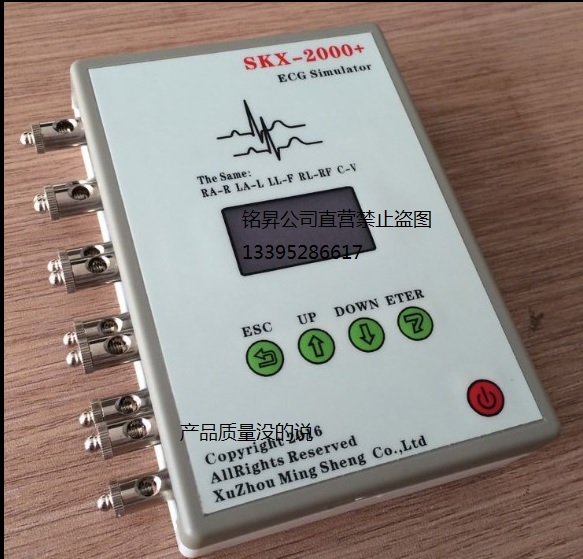

SKX-2000SUP+液晶显示各种异常波
SKX-2000sup+特点如下：
1、 采用10个万用心电接头，可以方便快捷连接监护仪、心电图机等心电类产品导联线。

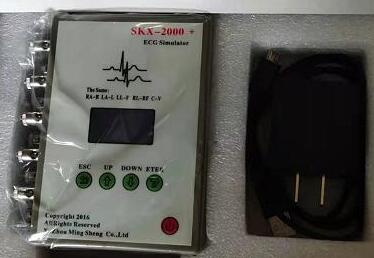

2、 内置18650大容量锂电池，电源管理模块，在使用过程中保证电源稳定、低干扰的输出。选配标准的micro usb通用接口电源充电器。
3、 采用菜单式操作，参数更改简单、方便、快捷，方便用户设置。
4、 采用OLED显示屏，显示菜单内容。
5、 简单的按键操作，菜单管理，使用简单方便。
6、 内置中英文的波形设置说明，轻松了解波形设置及参数选择。
SKX-2000sup+模拟仪的待机工作时间
1、当电量显示为0%的时候开机状态下，模拟仪可以再工作1分钟后自动关机，如果选择任意按键，则定时关机进行延 时，直至1分钟内无按键处理后自动关机；
2、当电量显示为10%的时候开机状态下，模拟仪可以再工作5分钟后自动关机，如果选择任意按键，则定时关机进行延 时，直至5分钟内无按键处理后自动关机；
3、当电量低于0%时模拟仪，将不能再次开机；
SKX-2000sup+的注意事项：
1、 SKX-2000+系列心电模拟仪可以对心电类设备进行定标，定标导联仅仅限于II，即RA-LL端输出的信号幅度，连接心电设备的RA导联至模拟仪的RA端，LL导联至模拟仪的LL端，则心电设备采集的信号满足软件中设置的信号幅度范围0.1mV-4mV；
2、 心电波形中的波形幅度是固定的幅度，不能进行幅度更改；
3、 如果定标其他导联时，请按照下列方法进行定标：
A、I导联定标：请将导联线RA连接至模拟仪RA端，导联线LA连接至模拟仪LA端，此时心电设备采集的信号就是I导联的定标信号；
B、C导联定标：请将RA、LA、LL并联后连接至模拟仪RA端，C1或者其他胸导联连接至模拟仪LL端，此时采集到的C1（或者其他胸导联）则为标准的定标信号；
4、 关于偏置电压的检测方法，当测试正向偏置时，请选择正弦波形，并连接心电设备的RA至模拟仪的LL端，心电设备的LL至模拟仪的RA端进行正偏置电压测试；当测试负偏置电压时，请选择正弦波形，并连接心电设备的RA至模拟仪的RA端，心电设备的LL至模拟仪的LL端进行负偏置电压测试；
5、 当连续一分钟内没有按键操作时，屏幕将会自动关闭，按任一按键后屏幕恢复显示，在屏幕关闭后，指示灯开始工作，每5秒闪烁一次；屏幕恢复显示后，指示灯停止闪烁；
SKX-2000sup+与心电设备的连接：
1、 心电图机接法：RA-R(右手)，LA-L（左手），LL-F（左腿），RL-RF（N）（右腿），C1—C6（V1-V6）胸导；
2、 监护仪接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1—C6胸导（棕色）；
3、 三导联接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）；
或者采集导联为II时；
RA-右手（白色），LL-左脚（红色），RL-（参考地、反馈点）；
或者采集导联为I时；
RA-右手（白色），LA-左手（黑色），RL-（参考地、反馈点）；
4、 两导联接法：采集导联为II时请连接RA-LL，采集导联为I时请连接RA-LA；
5、 欧标对应接法：L-LA R-RA RF(N)-RL F-LL C1-C6（V1-V6）；
本模拟仪的波形类型一共有13种，分别是
序号 | 波形类型 | 简介 |
1、 | 心电波形 | 两种不同的模拟人体的心电波形 |
2、 | 尖角波形 | 用于检测心率准确度及心率范围的波形 |
3、 | 校准波形 | 用于校准心电设备幅度的标准幅度信号 |
4、 | 心率不齐 | MIT数据库中的四种心率不齐波形，用于检测心电类设备心率性能 |
5、 | 方波 | 用于检测心电设备的曲线扫描速度及时间常数性能 |
6、 | 正弦波 | 用于检测幅频特性等相关性能 |
7、 | 呼吸波 | 检测具有呼吸功能的心电设备中的呼吸参数性能 |
8、 | 三角波形 | 可改变底部宽度的三角波形，用于检测对不同宽度的R波识别率 |
9、 | 同步起搏 | 检测心电设备对起搏信号的抑制及识别 |
10、 | QRST波形 | 用于模拟仪人体的QRST波形，检测T波R波等相关性能 |
11、 | 起搏脉冲 | 检测心电设备对起搏信号的抑制 |
12、 | 叠加信号 | 对叠加35Hz，50Hz，60Hz正弦波信号的心电信号的干扰抑制 |
13、 | 异常波形 | 多种类型的异常波形 |
波形类型参数列表说明
波形类型 | 项目 | 参数 |
心电波形 | 普通心电 | 心率范围：20 bpm-100 bpm |
窦性心电 | 心率范围：20 bpm-100 bpm |
波形类型 | 项目 | 参数 |
尖角波形 | 心率 | 心率范围：20 bpm-400 bpm |
幅度 | 幅度范围：0.1mV-4mV | |
方向 | 上、下两个方向 |
波形类型 | 项目 | 参数 |
校准波形 | 心率 | 心率范围：20 bpm-120 bpm |
幅度 | 幅度范围：0.1mV-4mV | |
宽度 | 宽度范围：40 ms-150 ms |
波形类型 | 项目 | 参数 |
心率不齐 | 二联率 | 心率数值：80 bpm 或者40 bpm |
慢二联率 | 心率数值：60 bpm 或者30 bpm | |
快二联率 | 心率数值：120 bpm | |
双向收缩 | 心率数值：90 bpm或者45 bpm |
波形类型 | 项目 | 参数 |
方波 | 频率 | 频率范围：0.1 Hz- 5 Hz |
幅度 | 幅度范围：0.1mV-4mV |
波形类型 | 项目 | 参数 |
正弦波形 | 频率 | 频率范围：1 Hz-150 Hz，包括0.67Hz |
幅度 | 幅度范围：0.1mV-5mV | |
偏置电压 | 电压范围：10 mV-500 mV |
波形类型 | 项目 | 参数 |
呼吸波形 | 呼吸率 | 心率范围：5 rbpm-120 rbpm |
幅度 | 幅度范围：10-50 | |
窒息时间 | 时间范围：0 秒-120 秒 |
波形类型 | 项目 | 参数 |
三角波形 | 心率 | 心率范围：30 bpm-200 bpm |
宽度 | 宽度范围：10 ms – 200 ms | |
幅度 | 幅度范围：0.1mV-4mV | |
方向 | 正向、反向 |
波形类型 | 项目 | 参数 |
同步起搏 | 心率 | 心率范围：30 bpm-200 bpm |
脉冲宽度 | 宽度范围：0.1 ms – 2 ms | |
脉冲幅度 | 幅度范围：0.1mV-4mV | |
脉冲方向 | 正向、反向 |
波形类型 | 项目 | 参数 |
QRST波 | T波幅度 | 幅度范围：0 mV-1.2 mV |
R波幅度 | 幅度范围：0.1mV-4mV | |
R波心率 | 心率范围：10 bpm-200 bpm | |
R波宽度 | 宽度范围：10 ms – 120 ms |
波形类型 | 项目 | 参数 |
起搏脉冲 | 脉冲心率 | 心率范围：20 bpm-300 bpm |
脉冲宽度 | 宽度范围：0.1 ms – 2 ms | |
脉冲幅度 | 幅度范围：0.1mV-4mV | |
脉冲方向 | 正向、反向 |
波形类型 | 项目 | 参数 |
叠加波形 | 心率 | 心率数值 80 bpm |
频率 | 叠加波形频率范围：30 Hz – 60 Hz | |
幅度 | 叠加波形幅度范围：0.05mV-1mV |
波形类型 | 项目 | 参数 |
异常波形 | 异常波的波形类型
| 粗糙型心房颤动 |
精细型心房颤动 | ||
心房扑动 | ||
窦性心律不齐 | ||
心跳丢失 | ||
房性心动过速 | ||
结性心律 | ||
室上性心动过速 | ||
房性期前收缩 | ||
结性期前收缩 | ||
室性期前收缩1 | ||
室性期前收缩2 | ||
室性期前收缩3 | ||
室性期前收缩4 | ||
室性期前收缩5 | ||
室性期前收缩6 | ||
多病灶期前收缩 | ||
5 室性期前收缩 | ||
11 室性期前收缩 | ||
24 室性期前收缩 | ||
频繁多病灶收缩 | ||
室早二联率 | ||
室早三联律 | ||
成对室性收缩 | ||
5个室性收缩 | ||
11个室性收缩 | ||
室性心动过速 | ||
粗糙型心室颤动 | ||
精细型心室颤动 | ||
停博 | ||
一级心传导阻滞 | ||
二级心传导阻滞 | ||
三级心传导阻滞 | ||
右束枝传导阻滞 | ||
左束枝传导阻滞 | ||
呼吸性心律不齐 | ||
窦性心动过缓 | ||
周期 | 时间范围：10秒 – 60 秒 |
波形类型 | 项目 | 参数 |
菜单设置 | 默认波形 | 可以选择波形类型中的任一波形作为开机默认波形 |
语言选择 | 软件语言选择中英文 | |
自动关机 | 设置无按键操作时的自动关机时间，单位为小时 | |
显示帮助 | 开机后的按键帮助是否显示 | |
保存设置 | 更改软件设置后是否保存设置，以备下次开机使用 | |
出厂设置 | 恢复出厂默认的厂家设置 |
